Homge 5-Achs Schraubstock Ultra kompakt BB: 160 mm ACM-160

Art-Nr.

40003870

Seien Sie der erste, der dieses Produkt bewertet

1.664,81 € 1.399,00 € zzgl. Versandkosten

Allseitig geschliffener NC-Kompakt-Spanner mit Backenbreite 160 mm und einer Spannweite von 0-247 mm. Der Schraubstock ist horizontal, vertikal sowie seitlich einsetzbar bei einer Spannkraft von bis zu 5t. Sehr kompakte Bauweise sowie Rastermaß 96 und Stichmaß 200 mm für Nullpunktspannsysteme.

Lieferzeit: 2 Stück ab Lager, Sofort Lieferbar

Details

Homge ACM 5-Achs Ultra Kompakt Schraubstock, Typ: ACM-160

Backenbreite: 160 mm, Stufenbacken, mechanischer Kraftverstärker

Homge ACM:
Maschinenschraubstock für den Einsatz auf Ihrer 5-Achs, horizontal oder vertikal CNC-Maschine.
Ultrakompakte Bauart mit maximalem Spannbereich.
Das patentierte MULTI-POWER-SYSTEM aus hoch qualitativem Stahl verdoppelt die Spannkraft.
Der Schraubstock erreicht damit eine maximale Spannkraft von 5000 kg.
Der Spannkörper des Schraubstocks ist aus Stahlguss GGG60 um höchste Präzision und Lebensdauer zu gewährleisten.
Die Führungsschienen sind auf HRC 52° gehärtet.
Die Schraubstockbacken bestehen aus hochwertigem Werkzeugstahl (SCM440) und sind auf HRC 55° gehärtet.

Maße

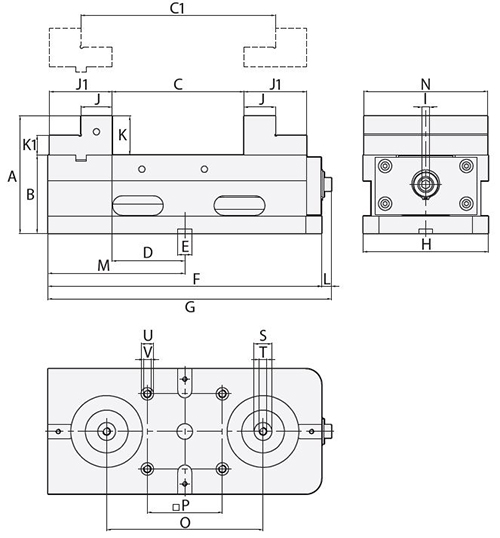

technische Zeichnung 5-Achs-Kompakt Schraubstock

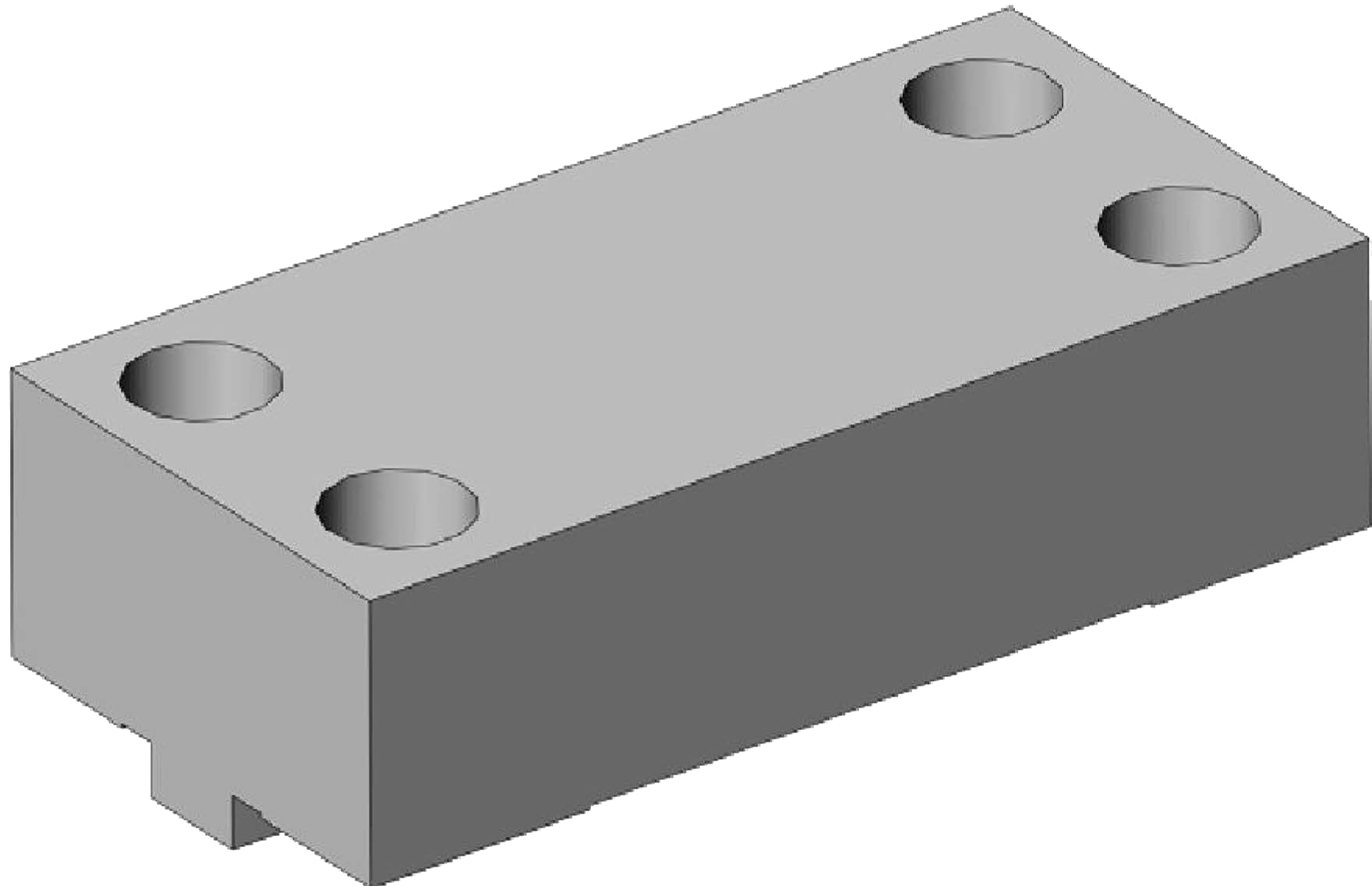

Zubehör

Hinweis: im Lieferumfang enthalten

A	B	C	C1	D	E	F	G	H	I	J	J1	K	K1	Art.-Nr.
Maße

134	100	105	173	52	18	250	263	130	10	28	62	34	17	ACM-130
150	100	167	247	93	18	350	363	160	10	40	80	50	25	ACM-160

L	M	N	O	P	Q	R	S	T	U	V		KG		Art.-Nr.
13	115	128	115	96	Ø11H7	M8x1.25	Ø23H7	M10x1.5	Ø16H7	M10x1.5		22		ACM-130
13	175	158	200	96	-	-	Ø23H7	M10x1.5	Ø16H7	M10x1.5		40		ACM-160
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. Alle Angaben in mm bzw. kg
