Homge 5-Achs Schraubstock Ultra kompakt ACM-130

Homge 5-Achs Schraubstock Ultra kompakt BB: 130 mm ACM-130

Homge 5-Achs Schraubstock Ultra kompakt BB: 130 mm ACM-130

Art-Nr.
40003869
1.426,81 € 1.199,00 € zzgl. Versandkosten

Lieferzeit: 4 Stück ab Lager, Sofort Lieferbar

Homge ACM 5-Achs Ultra Kompakt Schraubstock, Typ: ACM-130

Backenbreite: 130 mm, Stufenbacken, mechanischer Kraftverstärker

  • Homge ACM:
    Maschinenschraubstock für den Einsatz auf Ihrer 5-Achs, horizontal oder vertikal CNC-Maschine.
    Ultrakompakte Bauart mit maximalem Spannbereich.
  • Das patentierte MULTI-POWER-SYSTEM aus hoch qualitativem Stahl verdoppelt die Spannkraft.
    Der Schraubstock erreicht damit eine maximale Spannkraft von 5000 kg.
  • Der Spannkörper des Schraubstocks ist aus Stahlguss GGG60 um höchste Präzision und Lebensdauer zu gewährleisten.
    Die Führungsschienen sind auf HRC 52° gehärtet.
  • Die Schraubstockbacken bestehen aus hochwertigem Werkzeugstahl (SCM440) und sind auf HRC 55° gehärtet.
  • Die Spindelabdeckung schützt die Spindel vor Spänen und Verunreinigungen.
  • Standardzubehör: 2x Nutensteine, 4 Satz Pratzen und 1x Spannschlüssel.
    Der Schraubstock wird mit glatten, gestuften Backen geliefert.
Maße

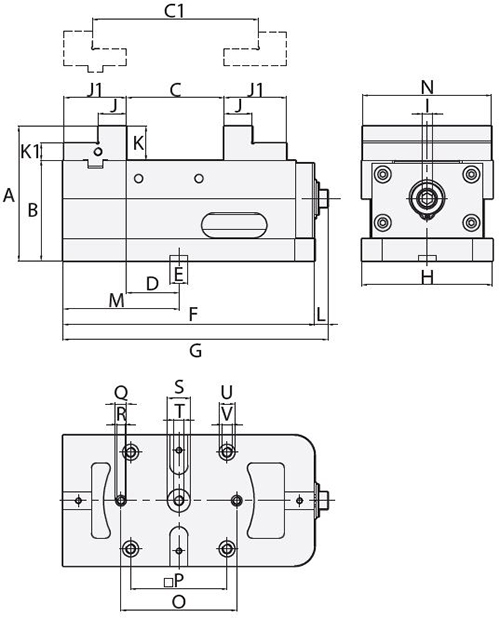

technische Zeichnung 5-Achs-Kompakt Schraubstock
Zubehör

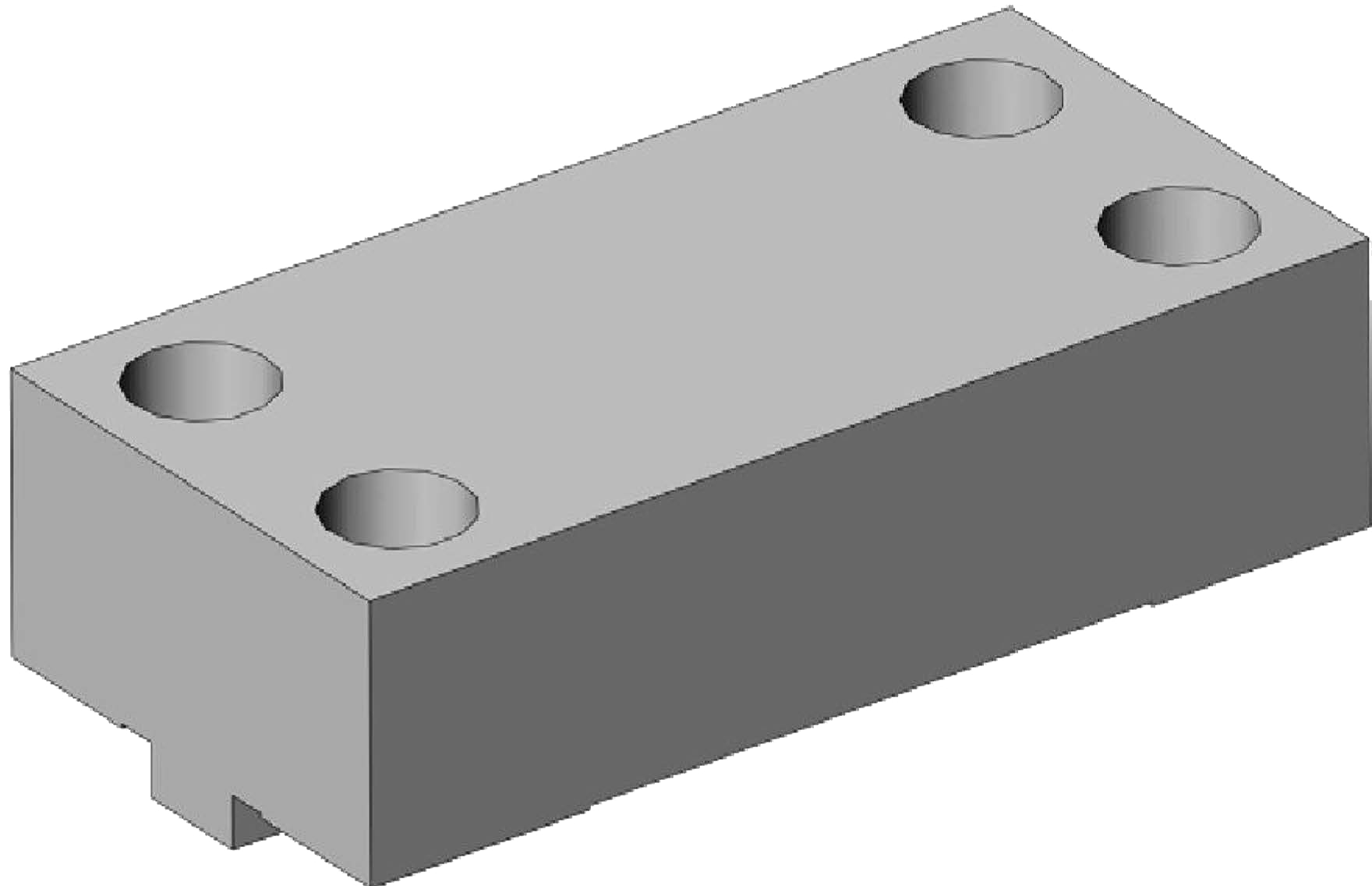

Zubehör Schraubstock HPAC-100S


Hinweis: im Lieferumfang enthalten
Maße
A B C C1 D E F G H I J J1 K K1 Art.-Nr.
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
134 100 105 173 52 18 250 263 130 10 28 62 34 17 ACM-130
150 100 167 247 93 18 350 363 160 10 40 80 50 25 ACM-160

L M N O P Q R S T U V KG     Art.-Nr.
mm mm mm mm mm
13 115 128 115 96 Ø11H7 M8x1.25 Ø23H7 M10x1.5 Ø16H7 M10x1.5 22     ACM-130
13 175 158 200 96 - - Ø23H7 M10x1.5 Ø16H7 M10x1.5 40     ACM-160
Alle Angaben in mm bzw. kg
