Drehfutter Vierbackenfutter, Guss Ø 200 mm K12-200

Drehfutter Vierbackenfutter, Guss Ø 200 mm K12-200

Drehfutter Vierbackenfutter, Guss Ø 200 mm K12-200

Art-Nr.
40007318
Sonderangebot 236,81 € 199,00 € Normalpreis 374,37 € zzgl. Versandkosten
Nur solange der Vorrat reicht!

Lieferzeit: > 10 Stück ab Lager, Sofort Lieferbar

Vierbackenfutter Drehfutter Fuerda K12

Vierbackenfutter, Drehfutter Guss Typ: K12-200

Durchmesser: 200 mm, zylindrische Aufnahme ähnl. DIN6350, einteilige Backen inkl. je 1 Satz Dreh- und Bohrbacken
  • Vierbackenfutter K12:
    Drehfutter aus Guss geeignet für den Einsatz im Bereich Hobby und auf konventionellen Drehmaschinen. Ebenfalls bieten sich diese Futter aufgrund des Preis- Leistungsverhältnis hervorragend für stationäre Spannvorrichtungen in der Serienfertigung an
  • Material: Guss
  • inkl. je 1 Satz Dreh- und Bohrbacken
  • Genauigkeiten siehe Tabelle weiter unten
Maße

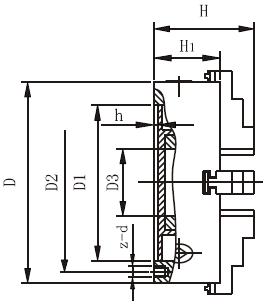

technische Zeichnung Vierbackenfutter Drehfutter Fuerda K12
Zubehör
  • Futterschlüssel
  • 1 Satz Bohrbacken
  • 1 Satz Drehbacken
Hinweis: im Lieferumfang enthalten
Maße
D D1 D2 D3 H H1 H2 h z-d NM U/min Gewicht Art.-Nr.
200 165 180 65 122 75 78 5 3-M10 250 2000 15,5 K12-200
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.
Futter mit Bezeichnung K11 inkl. einteiligen Backen, mit K11-A inkl. geteilten Backen
Alle Angaben in mm bzw. KG
Toleranzen
Messpunkte
  Drehfutter Durchmesser in mm
    80, 100, 125, 160 200, 250 320, 400 500, 630
Toleranzen 1 Drehfutter Dreibackenfutter, Vierbackenfutter, Sechsbackenfutter
a 0,04 0,055 0,07 0,085
b 0,04 0,06 0,075 0,10
Toleranzen 2 Drehfutter Dreibackenfutter, Vierbackenfutter, Sechsbackenfutter a 0,06
L = 50
0,08
L = 50/75
0,1
L = 75
0,14
L = 100
Toleranzen 3 Drehfutter Dreibackenfutter, Vierbackenfutter, Sechsbackenfutter a 0,075 0,075 0,10 0,125
b 0,04 0,05 0,06 0,08
Toleranzen 4 Drehfutter Dreibackenfutter, Vierbackenfutter, Sechsbackenfutter a 0,075 0,075 0,10 0,125
b 0,04 0,05 0,06 0,08
