Bison 3-Backen-Drehfutter, ø 160 mm, KK4, DIN55027, Stahl, Grund- und Aufsatzbacken

Bison 3-Backen-Drehfutter, ø 160 mm, KK4, DIN55027, Stahl, Grund- und Aufsatzbacken

Bison 3-Backen-Drehfutter, ø 160 mm, KK4, DIN55027, Stahl, Grund- und Aufsatzbacken

Art-Nr.
07700577
1.676,71 € 1.409,00 € zzgl. Versandkosten
Drehfutter mit Direktaufnahme DIN55027, alte DIN55022, Kurzkegel KK

Lieferzeit: ca. 1 Woche Lieferzeit

Bison Dreibackenfutter 3535

Bison Dreibackenfutter, Drehfutter Stahl Typ: 3535

Durchmesser: 160 mm, Kurzkegel-Aufnahme nach DIN55027, KK4, inkl. je 1 Satz harte Grund- und Aufsatzbacken
  • Dreibackenfutter:
    Drehfutter aus Stahl geeignet für alle Arbeiten, die ein maximales Maß an Präzision erfordern
  • Material: Stahl
  • Gehärtete und geschliffene Oberflächen aller relevanten Baugruppen
  • Planspirale ist gewuchtet
  • inkl. je 1 Satz harte Grund- und Aufsatzbacken
  • weiche Backen als Zubehör lieferbar
Maße

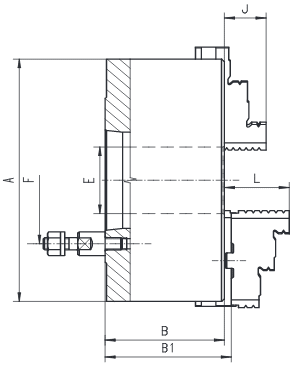

technische Zeichnung Dreibackenfutter Drehfutter Bison 3535
Zubehör
  • Futterschlüssel
  • 1 Satz harte Grundbacken
  • 1 Satz harte Aufsatzbacken
Hinweis: im Lieferumfang enthalten
Maße
A KK 1:4 B B1 E F Stehbolzen J L Gewicht Art.-Nr.
125 3 59,5 64,8 32 75 3 20 40 5 kg 3535-125-3
160 4 68 72,8 42 85 3 32 43 9 kg 3535-160-4
200 6 78 82,8 55 133,4 4 29 45 19 kg 3535-200-6
250 8 89 92,8 76 171,4 4 34 53 32 kg 3535-250-8
315 11 111,7 116,8 103 235 6 43 57 51 kg 3535-315-11

Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.

Alle Angaben in mm bzw. KG
