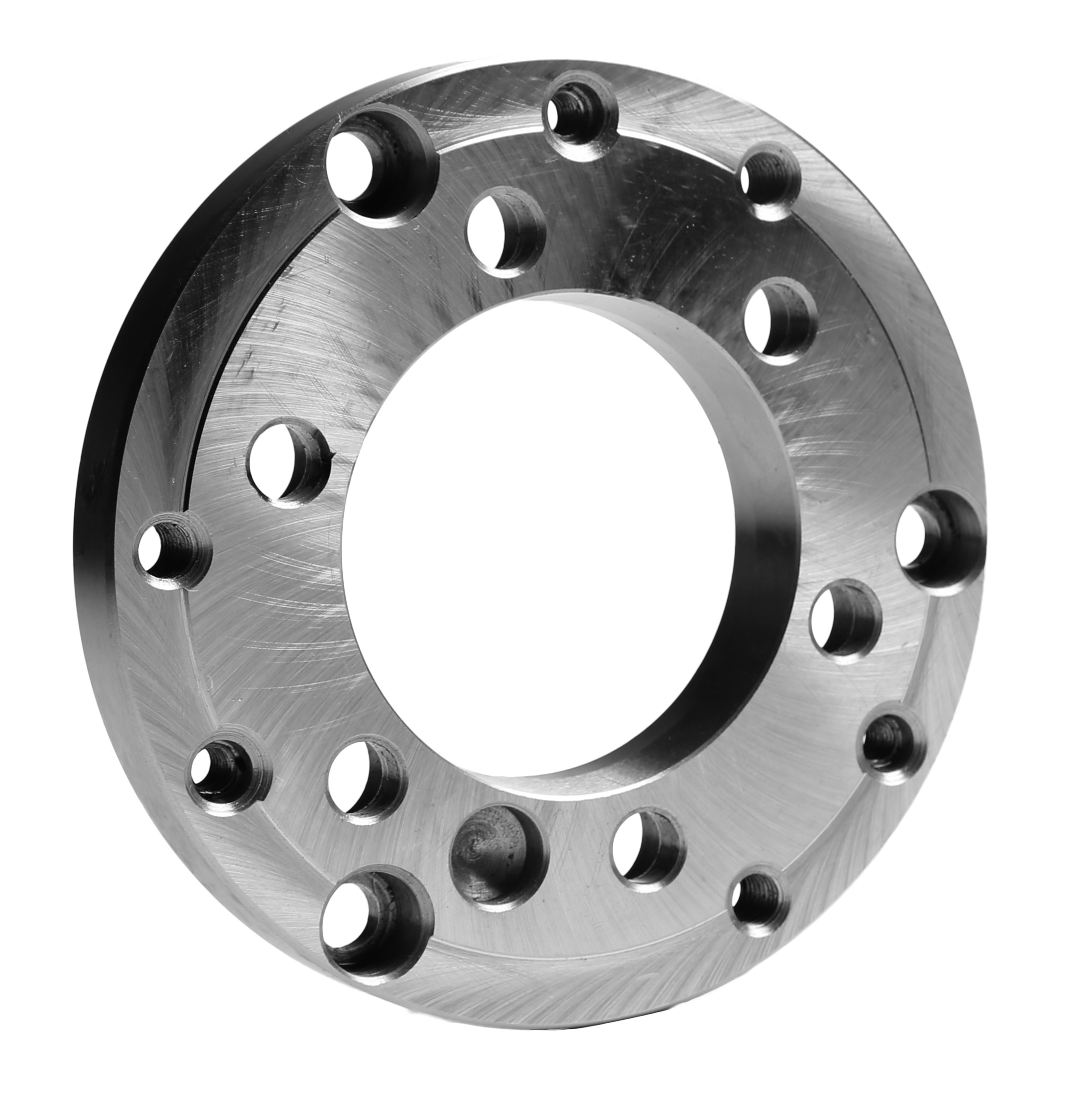

für Drehfutter Ø160, vorgedreht und gebohrt nach DIN 6350
Lieferzeit: 2 Stück ab Lager, Sofort Lieferbar
Für Drehfutter mit Durchmesser: 160 mm, DIN55026-5, vorgedreht und gebohrt nach DIN 6350
Hinweis: Bei diesem Flansch muss das Drehfutter von vorne durchbohrt werden

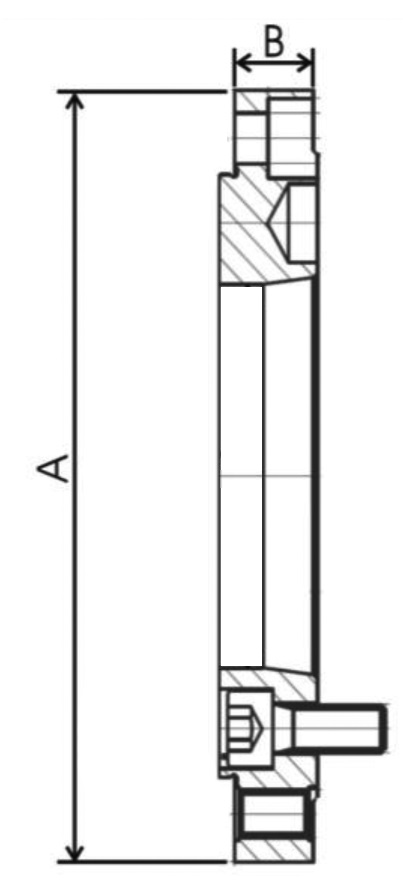

| Maße |
 |
| Maße | |||||||
| Ø Drehfutter | A | B | D | E | KK | Gewicht | Art.-Nr. |
|---|---|---|---|---|---|---|---|
| 160 | 160 | 21 | - | 79,5 | 5 | 2,2 | FV6-DIN55026-160/5 |
| 200 | 200 | 21 | - | 61 | 4 | 3,2 | FV6-DIN55026-200/4 |
| 200 | 200 | 21 | - | 79,5 | 5 | 3,2 | FV6-DIN55026-200/5 |
| 200 | 200 | 21 | - | 103 | 6 | 3,2 | FV6-DIN55026-200/6 |
| 250 | 250 | 26 | - | 79,5 | 5 | 15,35 | FV6-DIN55026-250/5 |
| 250 | 250 | 26 | - | 103 | 6 | 15,35 | FV6-DIN55026-250/6 |
| 315 | 315 | 26 | - | 136,2 | 8 | 14,28 | FV6-DIN55026-315/8 |
| 315 | 315 | 33 | - | 103 | 6 | 21,65 | FV6-DIN55026-315/6 |
| 315 | 315 | 33 | - | 136,2 | 8 | 16,05 | FV6-DIN55026-315/8 |
| 315 | 315 | 35 | - | 192,8 | 11 | 19 | FV6-DIN55026-315/11 |
| 400 | 400 | 33 | - | 103 | 6 | 35 | FV6-DIN55026-400/6 |
| 400 | 400 | 33 | - | 136,2 | 8 | 35,15 | FV6-DIN55026-400/8 |
| 400 | 400 | 33 | - | 192,8 | 11 | 38 | FV6-DIN55026-400/11 |
| 500 | 500 | 34 | - | 136,2 | 8 | 58,6 | FV6-DIN55026-500/8 |
| 500 | 500 | 34 | - | 192,8 | 11 | 60 | FV6-DIN55026-500/11 |
| 630 | 630 | 42 | - | 136,2 | 8 | 103 | FV6-DIN55026-630/8 |
| 630 | 630 | 42 | - | 192,8 | 11 | 105 | FV6-DIN55026-630/11 |
| 630 | 630 | 42 | - | 281,5 | 15 | 108 | FV6-DIN55026-630/15 |
| Alle Angaben in mm bzw. KG | |||||||
