Chandox Pneumatischer Präzisions 2 Backen Spannstock Ø 152 mm MTK-06T

Chandox Pneumatischer Präzisions 2 Backen Spannstock Ø 152 mm MTK-06T

Chandox Pneumatischer Präzisions 2 Backen Spannstock Ø 152 mm MTK-06T

Art-Nr.
00773702
4.401,81 € 3.699,00 € zzgl. Versandkosten
...

Lieferzeit: ca. 2 Wochen Lieferzeit

2 Backen Präzisions-Spannstock Chandox MTK-T

Chandox Pneumatischer Präzisions 2-Backen Spannstock, Typ: MTK-06T

Durchmesser: 152 mm, zentrisch spannend, Spannkraft wird pneumatisch aufgebaut
  • Chandox Präzisions-Spannstock MTK-T geeignet für die Serienfertigung
  • Wiederholgenauigkeit <0,001 mm
  • Spannstock spannt sowohl nach Innen als auch nach Außen
  • Geeignet als 5-Achsspanner
  • Spannkraft wird pneumatisch aufgebaut
  • rostfreie pneumatische Zylinder
  • Spannstöcke sind Staub- und Spritzwassergeschützt um eine lange präzise Lebensdauer zu gewährleisten
  • pneumatischer Druck (~ 7 bar)
Maße

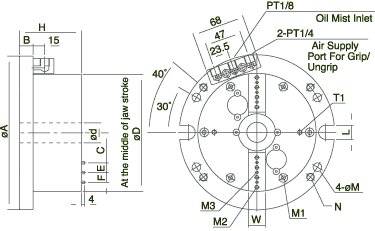

technische Zeichnung Spannstock MTK-T 2-Backen Chandox
Zubehör
5 Achs Spanner Switch


Hinweis: im Lieferumfang enthalten
Maße
A B C D d (H7) E H W L N Backen T.I.R Hub Wiederholgen. Spannkraft 7 bar Gewicht Art.-Nr.
148 17 20,75 101,6 18 12,7 80 16 13 3 x M8 0,001 3 <0,001 3,1 KN 6,2 MTK-04T
200 18 39,75 152,4 26 12,7 81 22 18 4 x M10 0,001 3 <0,001 7,8 KN 13,0 MTK-06T
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.
Alle Angaben in mm bzw. kg
