Homge Teilapparat 152 mm BS-2
Homge Präzisions-Teilapparat komplett, Typ: BS-2
kippbar, inkl. Reitstock und Teilscheiben
- Homge BS
ist ein präziser Teilapparat und wurde konzipiert für alle Arten von Verzahnungen
- kippbar aus einer horizontalen Stellung von 90° bis vertikal -10°
- Ablesung des Winkels erfolgt hierbei über eine Skala
- das Schneckengetriebe arbeitet mit einer Übersetzung von 40:1
- geliefert wird der Teilapparat inkl. Teilscheibendie direkte Teilung ist wie folgt: 2, 3, 4, 6, 8, 12, 24
- im Lieferumfang ist folgendes Zubehör für die indirekte Teilung enthalten
- Platte A, Anzahl der Löcher: 15, 16, 17, 18, 19, 20
- Platte B, Anzahl der Löcher: 21, 23, 27, 29, 31, 33
- Platte C, Anzahl der Löcher: 37, 39, 41, 43, 47, 49
- als Zubehör ist das Drehfutter separat erhältlich

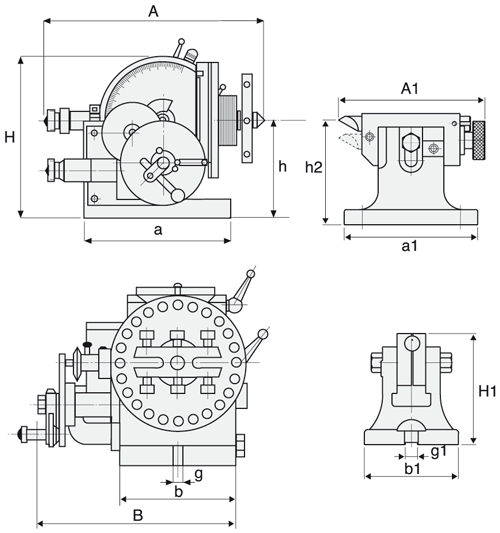

Maße |
|
|
|
Maße |
Abmessung Teilapparat
|
A |
B |
H |
h |
a |
b |
g |
Gewicht |
Art.-Nr. |
365 |
272 |
236 |
132,7 |
213 |
134 |
16 |
73,0 |
BS-2 |
Fett: aktuelle Spannsystemgröße. Alle Angaben in mm bzw. kg |
Maße |
Abmessung Reitstock
|
A1 |
a1 |
b1 |
g1 |
H1 |
max. |
min. |
194 |
177 |
125 |
16 |
147 |
138 |
115 |
