Chandox Pneumatischer Präzisions 3 Backen Spannstock Ø 101 mm MTK-04
Lieferzeit: 2 Stück ab Lager, Sofort Lieferbar
Artikelbeschreibung
Details
Chandox Pneumatischer Präzisions 3-Backen Spannstock, Typ: MTK-04
Durchmesser: 101 mm, zentrisch spannend, Spannkraft wird pneumatisch aufgebaut- Chandox Präzisions-Spannstock MTK geeignet für die Serienfertigung
- Wiederholgenauigkeit <0,001 mm
- Spannstock spannt sowohl nach Innen als auch nach Außen
- Geeignet als 5-Achsspanner
- Spannkraft wird pneumatisch aufgebaut
- rostfreie pneumatische Zylinder
- Spannstöcke sind Staub- und Spritzwassergeschützt um eine lange präzise Lebensdauer zu gewährleisten
- pneumatischer Druck (~ 7 bar)

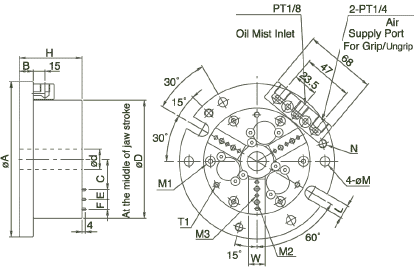

Maße |
![]() |
Zubehör |
![]() |
Hinweis: im Lieferumfang enthalten |
Maße | ||||||||||||||||
A | B | C | D | d (H7) | E | H | W | L | N | Backen T.I.R | Hub | Wiederholgen. | Spannkraft 7 bar | Gewicht | Art.-Nr. | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
148 | 17 | 20,75 | 101,6 | 18 | 12,7 | 80 | 16 | 13 | 3 x M8 | 0,001 | 3 | <0,001 | 3,1 KN | 6,2 | MTK-04 | |
200 | 18 | 39,75 | 152,4 | 26 | 12,7 | 81 | 22 | 18 | 4 x M10 | 0,001 | 3 | <0,001 | 7,8 KN | 13,0 | MTK-06 | |
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. |
Alle Angaben in mm bzw. kg |
