Homge pneumatischer Schraubstock BB = 100 mm HBV-4G

Art-Nr.

07700585

1.886,15 € 1.585,00 € zzgl. Versandkosten

pneumatischer Hochdruckspanner, geeignet für 5-Achsen-Bearbeitung auf Grund extra hoher Bauweise

Lieferzeit: auf Anfrage

pneumatik pneumatischer Maschinenschraubstock Homge HBV-G

Backenbreite: 100 mm, Spannkraft bis 3,3t

Homge HBV:
Der pneumatische Maschinenschraubstock HBV der Firma HOMGE ist ein Kraftpaket mit einer sehr hohen Spanngenauigkeit
Die Spannkraft läßt sich stufenlos regulieren
Bei plötzlichem Abfall des zugeführten Luftdruck hält der Schraubstock die Spannung für mindestens 20 min.
Auslösen des Spannens erfolgt per Druckknopf
Spannweg: 4 - 4,5 mm
Der Spannkörper ist aus GGG 60 und die Führungen auf über 50 HRC gehärtet, um höchste Präzision und Lebensdauer zu gewährleisten.
Dank des ANGLE-LOCK-SYSTEM werden Werkstücke beim Spannen niedergehalten und präzise gespannt.

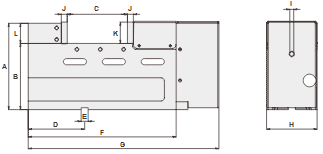

Maße

Spannkraftdiagramm

H	A	B	Spannweite	D	E	F	G	I	J	K	L	max. Spannkraft	Gewicht	Art.-Nr.
Maße

100	215	170+0.01	0-100	145+0.02	18	320	430	10	15	48	45	0-3300 kg	30 kg	HBV-4"G
130	222	170+0.01	0-150	145+0.02	18	380	490	10	15	55	52	0-4000 kg	50 kg	HBV-5"G
160	245	190+0.01	0-205	145+0.02	18	440	550	10	15	58	55	0-6000 kg	63 kg	HBV-6"G
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.												Alle Angaben in mm bzw. kg
