stationäres 3-Backenfutter mit minimaler Bauhöhe, rostfrei, ø 138 mm DBF140x58

Art-Nr.

07700433

1.783,81 € 1.499,00 € zzgl. Versandkosten

Einsatzbereiche: Schleifen, Erodieren, Messen

Lieferzeit: ca. 2 Wochen Lieferzeit

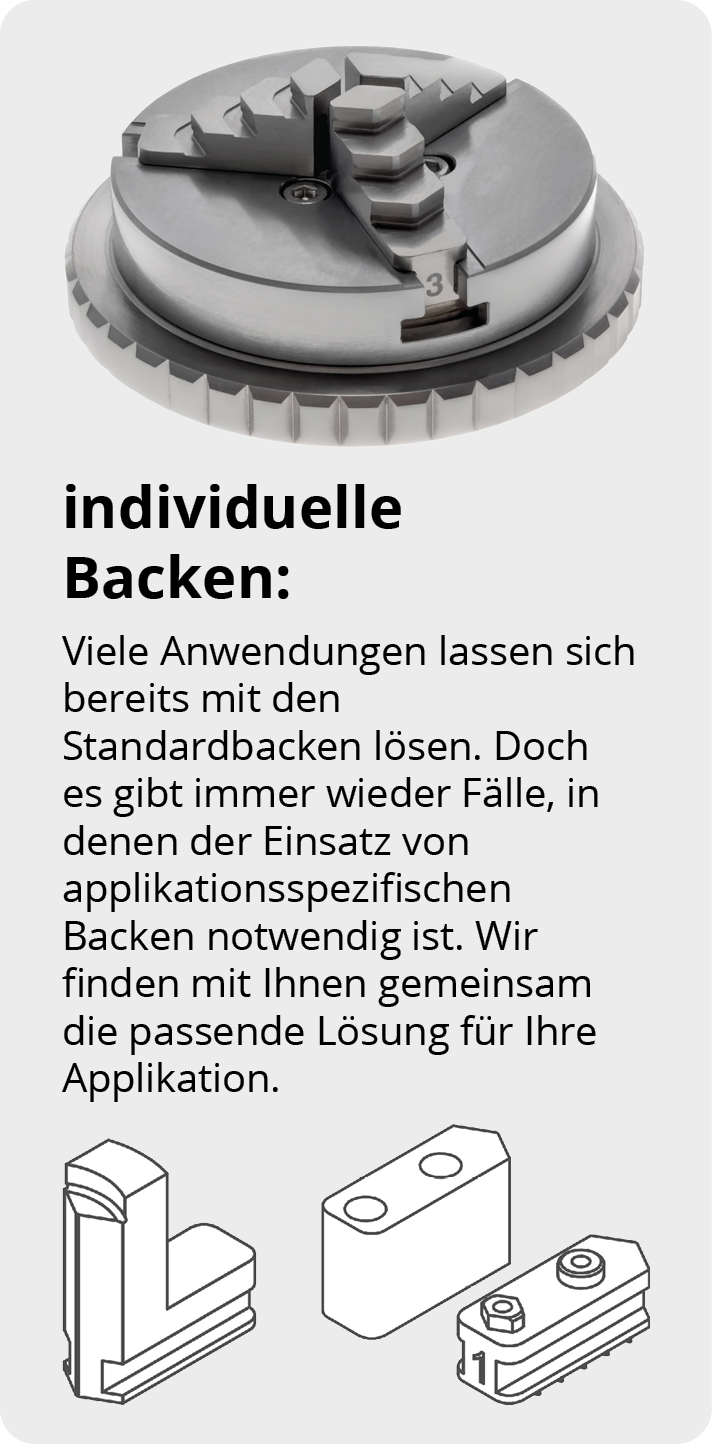

rostfreies Dreibackenfutter aus VA

Durchmesser: 140 mm, rostfreier Edelstahl

optionales Zubehör: Grund- und Aufsatzbacken, verschiedene Aufnahmen (EROWA, 3R, MK, Zylindrisch)
Abmessungen der Standard-Aufnahme finden Sie im PDF weiter unten, weitere auf Anfrage.
Die Verstellung des Futters erfolgt durch Verdrehen des Spannrings
gehärtete, geschliffene, umkehrbare Backen
extrem flache Bauweise
lieferbar ab einer Bauhöhe von nur 29,25 mm
Spannwiederholgenauigkeit ≤0,005mm, Rundlauffehler ≤0,020mm
leicht entmagnetisierbar auf Wunsch komplett aus unmagnetischen Material
Anwendungsbereiche:
- Messtechnik
  Vermessung Getriebewellen, Vermessung von Werkzeugen, Prüfung von Nadeln
- Unterwasser
  Ultraschallprüfung, Ultraschallreinigung
- Erodieren
  Drahterodieren mit angetriebener Rotierspindel
- Laser / Elektronenstrahl
  Laserbeschriftung, Laserschweißen, Elektronenstrahlschweißen

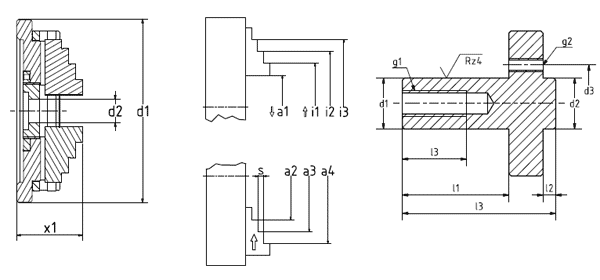

Maße

d1	d2	x1	i1	i2	i3	a1	a2	a3	a4	s	Gewicht	Art.-Nr.
Maße

69,5	8,2	29,25	12-32	24-44	36-56	0-20	15,4-32	27,4-44	39,4-56	3	0,38	DBF-63
119	15,2	42,7	20-60	40-80	60-100	0-40	30-74	60-104	90-134	4,5	1,6	DBF-100
138	58	43,6	24-68	54-98	84-128	0-44	30-74	60-104	90-134	4,5	2,2	DBF-140x58
159	23	108,8	24-82	52-110	80-138	0-56	30-80	58-108	86-136	7	5,0	DBF-160
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken. Alle Angaben in mm bzw. kg
