Chandox Pneumatischer-Hydraulischer 3 Backen Spannstock Ø 254 mm MO-10A

Chandox Pneumatischer-Hydraulischer 3 Backen Spannstock Ø 254 mm MO-10A

Chandox Pneumatischer-Hydraulischer 3 Backen Spannstock Ø 254 mm MO-10A

Art-Nr.
07000335
3.564,05 € 2.995,00 € zzgl. Versandkosten
...

Lieferzeit: auf Anfrage

3 Backen Spannstock Chandox MO 5-Achs-Spanner

Chandox Pneumatischer-Hydraulischer 3-Backen Spann-stock, Typ: MO-10A

Durchmesser: 254 mm, zentrisch spannend, Spannkraft pneumatisch oder hydraulisch aufbaubar
  • Chandox Spannstock MO:
    hoch genauer Zentrischspanner geeignet für die Serienfertigung, auch als 5-Achs-Spanner einsetzbar
  • Zentrisch spannender Spannstock
  • Spannstock spannt sowohl nach Innen als auch nach Außen
  • Geeignet als 5-Achsspanner
  • Spannkraft kann pneumatisch oder hydraulisch aufgebaut werden
  • verzahnte Aufsatzbacken ermöglichen verschiedene Spannbereiche
  • rostfreie pneumatische Zylinder
  • Spannstöcke sind Staub- und Spritzwassergeschützt um eine lange präzise Lebensdauer zu gewährleisten
  • pneumatischer Druck (~ 6 bar), hydraulischer Druck (1.5 - 2.0 Mpa)
  • Wiederholgenauigkeit < 0,02 mm
Maße

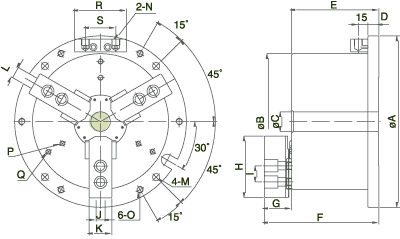

technische Zeichnung 5 Achs Spanner Chandox MO Spannstock
Zubehör
5 Achs Spanner Switch


Hinweis: im Lieferumfang enthalten
Maße
  Spannkraft
A B C E G H K N Hub hydraulisch
1.2/1.6 Mpa
pneum.
7 bar
Spannbereich Gewicht Art.-Nr.
155 115 - 77,5 26 49,5 23 1/8“ 3,8 23,5 KN 10,8 KN Ø 9-115 7,05 MO-04A
185 135 - 95 33 62 25 1/4“ 5,4 32,2 KN 12,7 KN Ø 12-135 11,2 MO-05A
224 169 25 118 40 73 31 1/4“ 5,5 49,4 KN 19,6 KN Ø 15-169 21,0 MO-06A
265 210 30 138 42 95 35 1/4“ 7,4 79,4 KN 32,3 KN Ø 20-210 36,8 MO-08A
315 254 52 150 46 110 40 1/4“ 8,8 119,7 KN 47 KN Ø 33-254 56,4 MO-10A
375 304 80 165 54 129 50 3/8“ 10,6 142,1 KN 50 KN Ø 40-304 88,5 MO-12A
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.
Alle Angaben in mm bzw. kg
