Chandox 3-Backen-Drehfutter SC-06 für Homge Rundtische Ø 152 mm SC-06F

Chandox 3-Backen-Drehfutter SC-06 für Homge Rundtische Ø 152 mm SC-06F

Chandox 3-Backen-Drehfutter SC-06 für Homge Rundtische Ø 152 mm SC-06F

Art-Nr.
00080112
474,81 € 399,00 € zzgl. Versandkosten
mit stirnseitigen Durchgangsbohrungen

Lieferzeit: 3 Stück ab Lager, Sofort Lieferbar

Dreibackenfutter Drehfutter Chandox SC

Dreibackenfutter, Drehfutter SC mit stirnseitigen Durchgangsbohrungen

zylindrische Aufnahme ähnl. DIN6350, einteilige Backen inkl. je 1 Satz Dreh- und Bohrbacken

  • Dreibackenfutter SC:
    zur Adaption an Homge Rundtisch HHV mit Flansch
  • inkl. je 1 Satz Dreh- und Bohrbacken
Maße

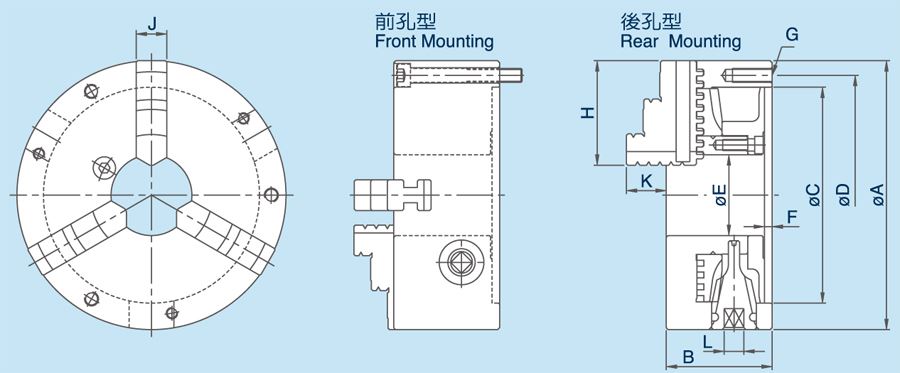

technische Zeichnung Dreibackenfutter Drehfutter Chandox SC
Zubehör
  • Futterschlüssel
  • 1 Satz Bohrbacken
  • 1 Satz Drehbacken
Hinweis: im Lieferumfang enthalten
Maße
A B C D E F G H J K L Gewicht Art.-Nr.
132 60 100 115 32 4,5 3-M8x1,25P 50 16 20 8 4,6 SC-05(F)
167 66 130 147 45 5 3-M10x1,5P 65 19 23 10 7,9 SC-06(F)
203 76 160 176 58 5 3-M10x1,5P 82 28 43 11 5 SK-08(F)
233 84 190 210 70 5,5 3-M12x1,75P 93 32 50 12 20,4 SK-09(F)
273 86 230 250 89 5,5 3-M12x1,75P 102 35 54,5 12 26,7 SK-10(F)
Drehfutter SC mit einteiligen Backen, SK mit geteilten Umkehr-Aufsatzbacken Alle Angaben in mm bzw. KG
