Homge Doppelspanner mit Kraftverstärker BB = 130 mm HTB-5

Homge Doppelspanner mit Kraftverstärker BB = 130 mm HTB-5

Homge Doppelspanner mit Kraftverstärker BB = 130 mm HTB-5

Art-Nr.
07701926
2.677,50 € 2.250,00 € zzgl. Versandkosten
zum Spannen zwei unterschiedlich grosser Werkstücke mit Kraftverstärker, ähnl. der Serie: HDL

Lieferzeit: auf Anfrage

Doppelspanner HTB-5

Homge mechanischer CNC Maschinenschraubstock, Typ: HTB-5"

Backenbreite: 130 mm, Spannkraft bis max. 4,5t, mechanischer Kraftverstärker
  • Homge HTB:
  • zentrisch, schnelles und effizientes Spannen von zwei Werkstücken
  • Das patentierte MULTI-POWER-SYSTEM aus hoch qualitativem Stahl verdoppelt die Spannkraft. Der Schraubstock erreicht damit eine maximale Spannkraft von 4500 kg, wobei das patentierte System eine Wiederholbarkeit der Spannkraft gewährleistet.
  • Spannung erfolgt mechanisch-mechanisch über eine Handkurbel
  • Werkstücke können sich in der Länge um bis zu 25 mm unterscheiden
  • als Erstes wird das größere bzw. längere Werkstück gespannt und anschließend das kleinere Werkstück
  • ein spezieller Federmechanismus ermöglicht einen zusätzlichen Ausgleich der Toleranz von max. 5 mm bei der Werkstückgröße
  • doppelte Spindelabdeckung zum Schutz vor Späne
  • der Grundkörper besteht aus GGG50, gehärtet auf 50° HRC


Maße

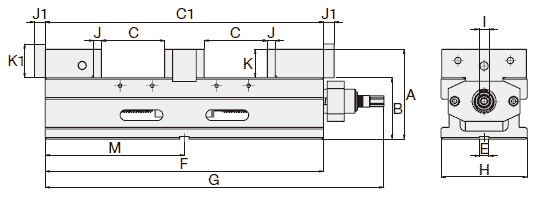

technische Zeichnung Doppelspanner HTB Homge
Maße
A B C C1 E F G H I J J1 K K1 M Gewicht Art.-Nr.
168 115+0.01 0-94 472 18 472 584 134 19 15 20 53 63 236 53 KG HTB-5"
168 115+0.01 0-120 520 18 520 632 160 19 15 20 53 63 260 62 KG HTB-6"
187 120+0.01 0-150 620 18 620 732 200 19 18 24 66 75 310 112 KG HTB-8"
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.
Alle Angaben in mm bzw. kg
