Chandox Pneumatischer-Hydraulischer 2 Backen Spannstock Ø 115 mm MOT-04A

Lieferzeit: 3 Stück ab Lager, Sofort Lieferbar
zzgl. Steuern: 1.605,00 € Inkl. Steuern: 1.909,95 €
zzgl. Versandkosten

Fragen? Rufen Sie uns gerne an:
0431-389080




Spannsysteme Shop - Angebot
Angebot Maschinenschraubstock HPAQ-130


CNC-Maschinenschraubstock
Homge HPAQ-130

Backenbreite: 130 mm

Aktionspreis 949,-- € zzgl. MwSt.

Zum Angebot
Artikelbeschreibung
Details

2 Backen Spannstock Chandox MOT 5-Achs-Spanner

Chandox Pneumatischer-Hydraulischer 2-Backen Spann-stock, Typ: MOT-04A

Durchmesser: 115 mm, zentrisch spannend, Spannkraft pneumatisch oder hydraulisch aufbaubar
  • Chandox Spannstock MOT:
    hoch genauer Zentrischspanner geeignet für die Serienfertigung, auch als 5-Achs-Spanner einsetzbar
  • Zentrisch spannender Spannstock
  • Spannstock spannt sowohl nach Innen als auch nach Außen
  • Geeignet als 5-Achsspanner
  • Spannkraft kann pneumatisch oder hydraulisch aufgebaut werden
  • verzahnte Aufsatzbacken ermöglichen verschiedene Spannbereiche
  • rostfreie pneumatische Zylinder
  • Spannstöcke sind Staub- und Spritzwassergeschützt um eine lange präzise Lebensdauer zu gewährleisten
  • pneumatischer Druck (~ 6 bar), hydraulischer Druck (1.5 - 2.0 Mpa)
  • Wiederholgenauigkeit < 0,02 mm
Maße

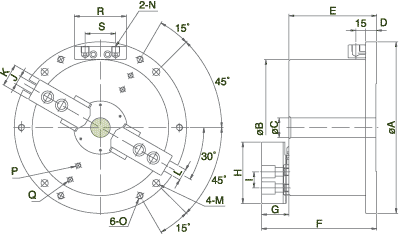

technische Zeichnung 5 Achs Spanner Chandox MOT Spannstock
Zubehör
5 Achs Spanner Switch


Hinweis: im Lieferumfang enthalten
Maße
  Spannkraft
A B C E G H K N Hub hydraulisch
1.2/1.6 Mpa
pneum.
7 bar
Spannbereich Gewicht Art.-Nr.
155 115 - 77,5 26 49,5 23 1/8“ 3,8 18,6 KN 10,8 KN Ø 9-115 6,9 MOT-04A
185 135 - 95 33 62 25 1/4“ 5,4 25,6 KN 12,7 KN Ø 12-135 11,2 MOT-05A
224 169 25 118 40 73 31 1/4“ 5,5 39,5 KN 19,6 KN Ø 15-169 21 MOT-06A
265 210 30 138 42 95 35 1/4“ 7,4 63,5 KN 32,3 KN Ø 20-210 36,8 MOT-08A
315 254 52 150 46 110 40 1/4“ 8,8 95,6 KN 47 KN Ø 33-254 56,4 MOT-10A
Fett: aktuelle Spannsystemgröße. Für andere Größen auf den Link unter Art.-Nr. klicken.
Alle Angaben in mm bzw. kg
